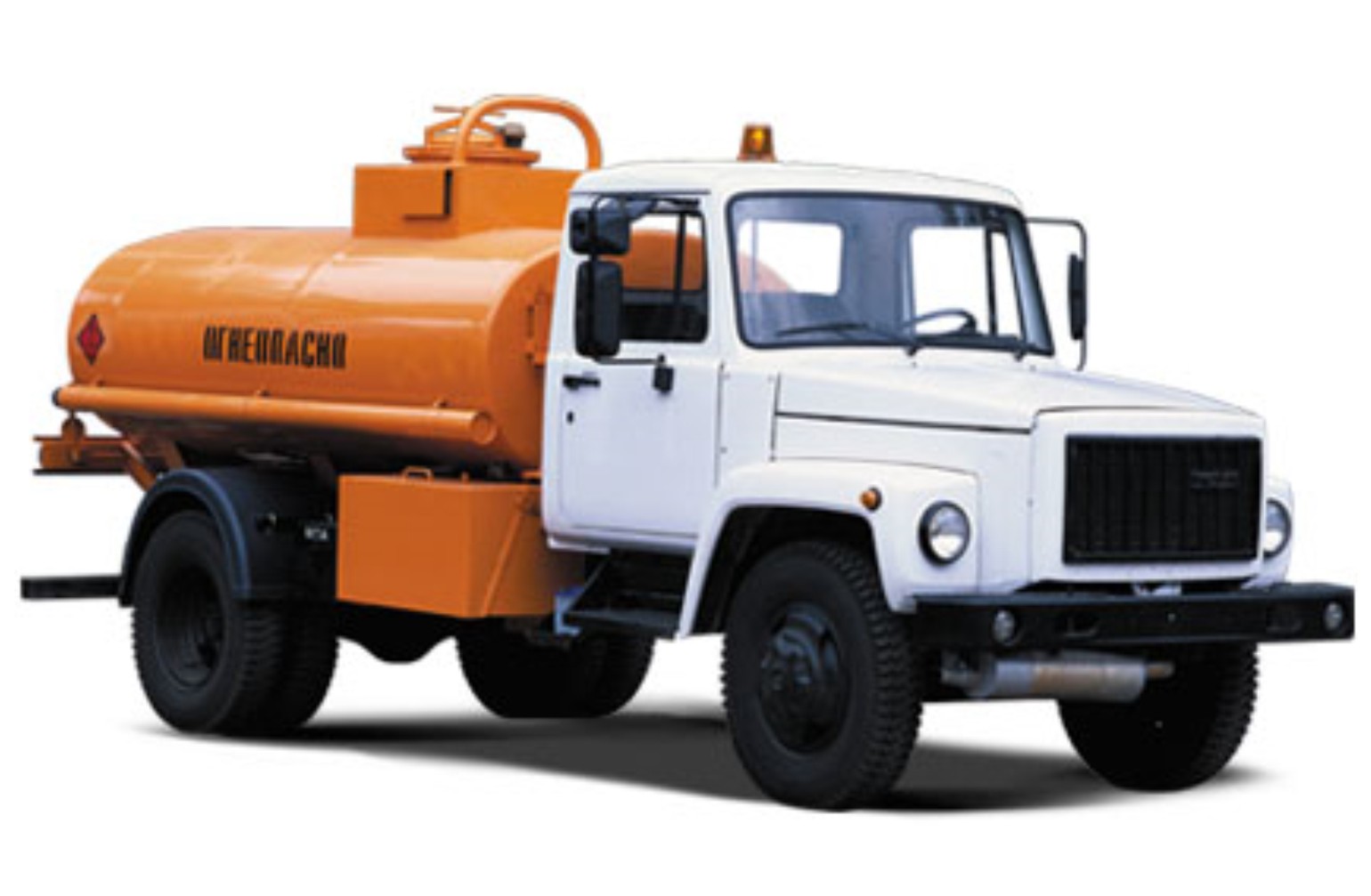

Автоцистерны

Цистерны  являются одним из видов прицепов и полуприцепов. Их главное отличие от остальных видов средств транспортировки  — узкая специализация. Они предназначаются, как правило, для перевозки  наливных грузов. Но ввиду разнообразия характера перевозимых грузов существует очень много модификаций цистерн, т.е. перевозку таких видов грузов, как сырая нефть, бензин, вода, молоко, нельзя осуществлять с помощью одного вида цистерн. Также есть специальные разновидности цистерн предназначенных для транспортировки грузов сыпучего характера.

Материал, из которого изготавливаются цистерны, выбирается в зависимости от характера перевозимого груза.

Если перевозимый груз – это нефть, нефтепродукты, инертные химикаты, то материал —  алюминий.

Если перевозимый груз – это темные нефтепродукты, несильно агрессивные химикаты, жидкие отходы, то материал – углеродистая сталь.

Если перевозимый груз – это агрессивные химикаты, вода питьевого качества, молоко, соки, то материал – нержавеющая высоколегированная сталь.

Чтобы при транспортировке цистерны обладали необходимой устойчивостью, во  внутренних отсеках устанавливаются волнорезы. Цистерны, осуществляющие транспортировку нефтепродуктов, оснащаются дыхательными клапанами, а также баками, обеспечивающими жидкости тепловое расширение. Для поддержания необходимой температуры при перевозки груза цистерны изготавливаются с изотермической обшивкой.

Во избежание перегрева груза обшивка изготавливается из полимерного материала (зеркала), а также покрывается краской светлых тонов.

Существуют следующие типы цистерн:

— с подогревом;

— высокого давления, криогенные;

— модификации высокого и низкого давления;

— гигиенические.

Стандартные параметры цистерн: емкость – 20000-40000л; длина – 13,7-16,1м; вес – 4,5-6т; рабочее давление – до 25 кг/см³ . Как правило, в цистернах отсеков бывает от 1 до 5. Подвеска изготавливается пневматическая, рессорная.
